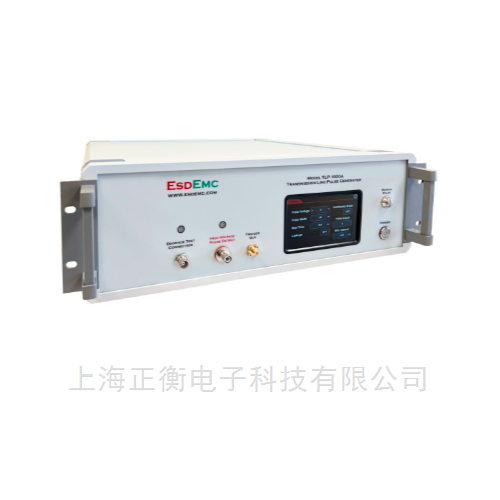

TLP-1000A系列傳輸線脈沖發生器
更新時間：2025-11-04
產品型號：
產品報價：
產品特點：TLP-1000A系列傳輸線脈沖發生器是獨立TLP脈沖設計，可以產生直接TLP脈沖、E場和H場并將其注入被測器件（DUT）。該發生器設計用于施加高達5kV（50歐姆負載）的高質量矩形脈沖。5英寸彩色I(xiàn)PS觸摸屏和USB端口可以輕松遠程控制電壓極性、振幅和脈沖速率?？啥ㄖ频拿}沖寬度和上升時間以及可變測量附件使發電機功能可擴展。
TLP-1000A系列傳輸線脈沖發生器的詳細資料：
ESDEMC Technology LLC 由 Wei Huang 于 2011 年 3 月在美國密蘇里州羅拉創立。ESDEMC 開發 ESD 和 EMC 解決方案。公司致力于提供創新、先進、高質量和具有成本效益的解決方案以及一般咨詢、測試服務和定制項目。產品包括充電設備模型 (CDM) 系統、電纜放電事件 (CDE) 系統、ESD 模擬器、脈沖衰減器、電流探頭、用于射頻發射/免疫的 TEM 電池、高壓直流電源、定制的高壓/射頻設計。ESDEMC Technology 自 2012 年以來一直是 ESD 協會的企業會員。
TLP-1000A系列傳輸線脈沖發生器是獨立TLP脈沖設計，可以產生直接TLP脈沖、E場和H場并將其注入被測器件（DUT）。該發生器設計用于施加高達5kV（50歐姆負載）的高質量矩形脈沖。5英寸彩色I(xiàn)PS觸摸屏和USB端口可以輕松遠程控制電壓極性、振幅和脈沖速率?？啥ㄖ频拿}沖寬度和上升時間以及可變測量附件使發電機功能可擴展。
產品特點
● 高度可配置的TLP脈沖發生器
● 5英寸觸摸屏
● 高質量TLP脈沖
● 可擴展ESD注入固定裝置、標準TLP、VF-TLP等。
● USB連接
● USB固件升級
● 可進行自定義
產品應用
● 使用二極管和電容注入探針注入ESD電流
● 用場探針或TEM池進行E&H場注入
● 用于晶圓、PCB、系統級ESD調試的通用TLP
● 觸摸屏ITO痕跡保險絲和擊穿測試
● 充電回復時間測試
● 組件ESD脈沖可靠性測試
TLP-1000A系列傳輸線脈沖發生器產品規格
| 參數 | TLP-1010A | TLP-1030A | TLP-1050A | 單位 | 備注 |
| 輸出電壓@開路負載 | ±10~2000 | ±10~6000 | ±10~10000 | V | |
| 輸出電壓@50Ω負載 | ±5~1000 | ±5~3000 | ±5~5000 | V | |
| 最小電壓步長 | 10 | 10 | 10 | V | |
| 輸出電壓精度 | Better than ±5% or ±10V | NA | |||
| 輸出電流@短路負載 | ±0.2~40 | ±0.2~120 | ±0.2~200 | A | |
| 輸出電流@50Ω負載 | ±0.1~20 | ±0.1~60 | ±0.1~100 | A | |
| 固有TLP上升時間 | ≤0.2 | ≤1 | ≤2 | ns | |
| 其它上升時間選項 | 0.06~50 | ns | 可用取決于型號 | ||
| 固有TLP脈沖寬度 | 100±1 | ns | 默認 | ||
| 其它脈沖寬度選項 | 1~3200 | 5~1000 | 5~500 | ns | 可用取決于型號 |
| 脈沖重復時間 | 0.05~2 | s | 可選 | ||
| 尺寸 | 347x300x145 | mm | |||
| 重量 | 5 | 6 | 8 | kg | |
